數控龍門鉆銑床用于機械加工中的鉆孔、擴孔、鉸孔、鉆沉頭孔、攻螺紋、銑削等加工，適用于鋼、鑄鐵、不銹鋼等材質的工件，機床效率高、位置精度高。
寧夏大河-數控龍門鉆銑床|數控鉆銑床|動柱式鉆銑床|咨詢熱線：028-60331766

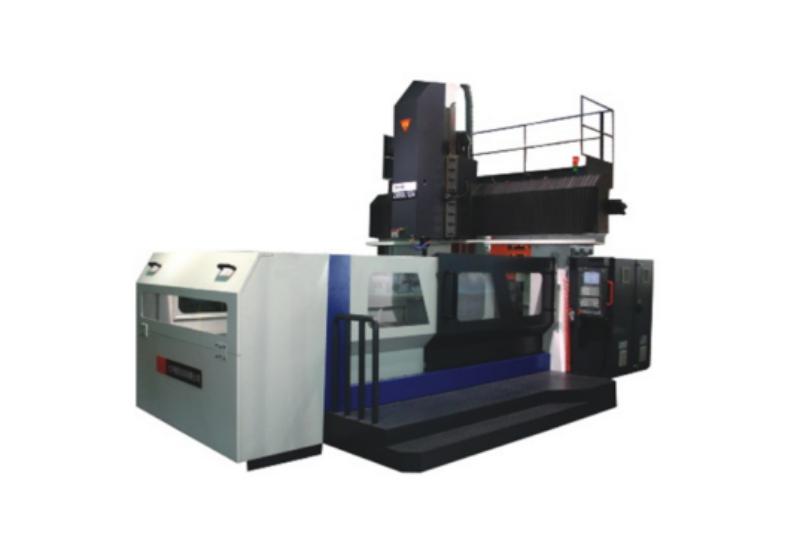

一、ZXK50L-1020數控龍門鉆銑床是銀川大河數控機床有限公司通過不斷的創新和性能改進，根據市場以及客戶的需求，吸收國際國內各廠家先進的理念開發了新一代龍門式數控機床。設備用途及性能：用于機械加工中的鉆孔、擴孔、鉸孔、鉆沉頭孔、攻螺紋、銑削等加工，適用于鋼、鑄鐵、不銹鋼等材質的工件，機床效率高、位置精度高。
二、ZXK50L-1020數控龍門鉆銑床結構
1、機床主要由工作臺、龍門、溜板、動力頭、數控系統、冷卻排屑、自動潤滑系統、液壓系統等部分組成。
2、機床采用龍門固定，工作臺移動的形式，優點是機床剛性好，有利于提高精度和刀具壽命。
3、機床關鍵部位均為HT250鑄鐵件，加工前經兩次退火時效去除應力，可保證機床精度穩定。工作臺上有寬度為22mm的T型槽，用于裝夾工件。
4、機床共有3個數控軸，床身上裝有重型直線導軌，工作臺可沿導軌作縱向運動（x軸）；龍門橫梁上裝有直線導軌（或硬軌），Y向溜板可沿導軌作橫向運動（y軸）；Y向溜板上垂直方向裝有直線導軌（或硬軌），動力頭滑枕可在溜板上作垂直方向運動（z軸），x、y、z軸都采用伺服電機加滾珠絲杠驅動。
5、主軸箱為齒輪箱結構（自動換擋），主軸由伺服電機配合齒輪箱驅動，扭距可達320NM，主軸為BT40錐孔。
6、工作臺兩側，裝有排屑器（2個）可自動排屑。機床采用水冷，冷卻箱裝有冷卻泵，供外冷鉆銑削之用，冷卻液循環使用。
7、數控采用廣數980MDc系統，配備電子手輪，配備RS232接口和液晶屏，中文操作界面，具有人機對話、誤差補償、自動報警、故障自診斷功能，輸入可采用鍵盤方式，操作簡便。
9、機床X軸和Y軸及Z軸配備不銹鋼板防護罩。工作臺半封閉防護，滿足鉆銑削時冷卻液的噴射防護。
10、機床各導軌及絲杠等運動副配備自動潤滑裝置。
11、為了確保機床的可靠性，關鍵件均采用世界知名品牌廠家產品，詳見外購件目錄。
